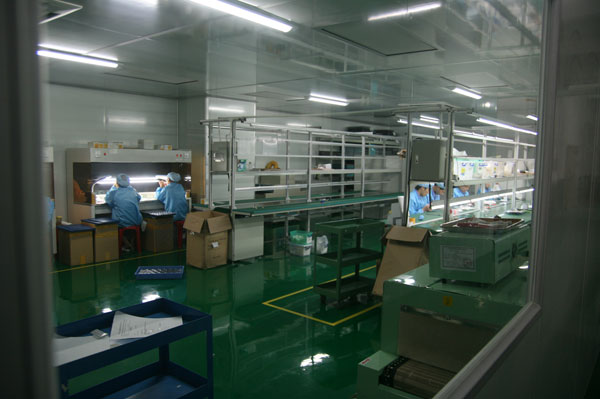

LED電子行業無塵潔淨車間
LED電子行業無塵潔淨車間
LED無塵車間淨化工程作用
LED無塵車間淨化工程降低汙染和交叉汙染的危險，為(wei) 產(chan) 品生產(chan) 和操作人員提供一個(ge) 適宜的內(nei) 部環
境。
LED淨化車間特點
潔淨度等級要求高,風量、溫度、濕度、壓差、設備排風按需受控,照度、潔淨室截麵風速按設計或規
範受控，另外該類潔淨室對靜電要求極其嚴(yan) 格。其中對濕度的要求尤甚。因為(wei) 過於(yu) 幹燥的廠房內(nei) 極易產(chan) 生
靜電，造成CMOS集成損壞。
電子廠房的溫度應控製在22℃左右，相對濕度控製在50-60%之間(特殊潔淨車間有相關(guan) 溫濕度規定)。這
時可有效地消除靜電，並使人也感覺舒適。電子產(chan) 品在製造、生產(chan) 過程中對室內(nei) 空氣環境和品質的要求極
為(wei) 嚴(yan) 格，主要以控製微粒和浮塵為(wei) 主要對象，同時還對其環境的溫濕度、新鮮空氣量、噪聲等作出了嚴(yan) 格
的規定。
● 電子製造廠萬(wan) 級潔淨室內(nei) 的噪聲級(空態)：不應大於(yu) 65dB(A)
● 電子製造廠潔淨室垂直流潔淨室滿布比不應小於(yu) 60%，水平單向流潔淨室不應小於(yu) 40%，否則就是局部
單向流了。
● 電子製造廠潔淨室與(yu) 室外的靜壓差不應小於(yu) 10Pa，不同空氣潔淨度的潔淨區與(yu) 非潔淨區之間的靜壓差不
應小於(yu) 5Pa
● 電子製造行業(ye) 萬(wan) 級潔淨室內(nei) 的新鮮空氣量應取下列二項中的最大值：
● 補償(chang) 室內(nei) 排風量和保持室內(nei) 正壓值所需的新鮮空氣量之和。
● 保證供給潔淨室內(nei) 每人每小時的新鮮空氣量不小於(yu) 40m3。
● 電子製造行業(ye) 潔淨室淨化空調係統加熱器，應設置新風，超溫斷電保護，若采用點加濕時應設置無水
保護，寒冷地區，新風係統應設置防凍保護措施。無塵室的送風量，應取下麵三項最大值：
● 保證電子製造廠無塵室空氣潔淨度等級的送風量：
● 根據熱，濕負荷計算確定電子廠潔淨室的送風量：
● 向電子製造廠潔淨室內(nei) 供給的新鮮空氣量：
LED淨化車間工程全套解決(jue) 方案
提供全套解決(jue) 方案，從(cong) 規劃、設計、施工到調試的整個(ge) 過程，本設計裏指末端工藝的一些淨化無塵
車間安裝。
LED淨化車間解決(jue) 方案
背光屏類無塵車間安裝主要是這類產(chan) 品的衝(chong) 壓車間、組裝等淨化無塵車間，其潔淨度一般為(wei) 萬(wan) 級或十萬(wan) 級
淨化無塵車間。
1、人 流的控製
1-1、人員淨化：
1-2、潔淨室入口宜設空氣吹淋室。當不設空氣吹淋室時，應設氣閘室;
1-3、單人空氣吹淋室，應按最大班人數30人設一台。潔淨室人員超過5人時，空氣吹淋室一側(ce) 應設單向旁
通門;
1-4、空氣吹淋室的進、出門不得同時開啟，應采取連鎖控製措施;
1-5、空氣潔淨度等級為(wei) 5級或嚴(yan) 於(yu) 5級的垂直單向流潔淨室，宜設氣閘室。
2、物 流的控製
2-1、潔淨室內(nei) 的設備和物料出入口，應獨立設置，並應根據設備和物料的特征、性質、形狀等設置淨化
用室及相應的物淨設施。
2-2、物料淨化用室與(yu) 潔淨室之間應設置氣閘室或傳(chuan) 遞窗。
3、靜壓差
3-1、不同等級的潔淨室之間的靜壓差應大於(yu) 等於(yu) 5Pa;
3-2、潔淨室與(yu) 非潔淨室之間的靜壓差應大於(yu) 5Pa;
3-3、潔淨室與(yu) 室外的靜壓差應大於(yu) 10Pa。
淨化原理
氣流→初效淨化→加濕段→加熱段→表冷段→中效淨化→風機送風→管道→高效淨化風口→吹入房間→帶
走塵埃細菌等顆粒 →回風百葉窗→初效淨化 重複以上過程，即可達到淨化車間目的
結構材料
1.淨化廠房牆、頂板材一般多采用50mm厚的夾芯彩鋼板，其特點為(wei) 美觀、剛性強。角與(yu) 角之前的拚接選
用圓弧連接，宜清潔，
符合GMP要求
2.地坪：可采用2mm/3mm環氧樹脂或是PVC地坪，電子廠房選用防靜電地坪
3.送回風管道用熱渡鋅板製成，貼淨化保溫效果好的阻燃型PF發泡塑膠板。
4.高效送風口用不鏽鋼框架，美觀清潔，衝(chong) 孔網板用烤漆鋁板，不生鏽不粘塵，宜清潔。
淨化參數
換氣次數：100000級≥15次;10000級≥20次;1000≥30次。
壓差：主車間對相鄰房間≥5Pa平均風速：10級、100級0.3-0.5m/s;
溫度 冬季>16℃;夏季<26℃;波動±2℃。
濕度45-65%;GMP粉劑車間濕度在50%左右為(wei) 宜;電子車間濕度略高以免產(chan) 生靜電。噪聲≤65dB(A);新風補
充量是總送風量的10%-30%;照度300LX
