高效送風口-高效過濾送風口

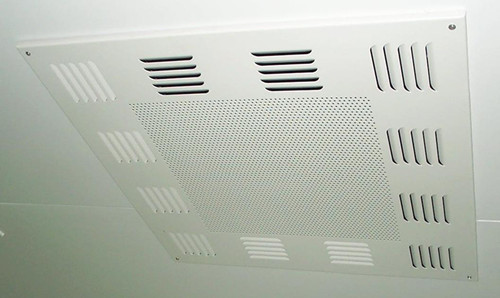

高效過濾送風口也就高效送風口，一般采用最新技術設計，使氣流分布更加合理、箱體(ti) 結構簡單可靠，外殼采用寶鋼冷軋鋼板製作，表麵經噴塑或烤漆處理，防酸防腐蝕，含靜壓箱，散流板，高效過濾器，與(yu) 風管的接口可以為(wei) 頂接或側(ce) 接。送風口均有良好的氣流組織，達到潔淨區減少死區的目的，保證了淨化效果，是用作新建或改造千級至三十萬(wan) 級別的潔淨室的終端過濾裝置，是滿足淨化要求的關(guan) 鍵設備。

高效送風口應用:
1．彩鋼板結構及鋁合金龍骨的潔淨室。
2．因潔淨室的高度受土建高度的限製，而必須采用緊湊型設計方式的潔淨室。
3．部分局部淨化設備。

高效送風口特點：
1.係列高效送風口外殼箱體(ti) 采用寶鋼優(you) 質冷軋鋼板製作，外表麵靜電噴塑處理或烤漆處理，配有散流板。

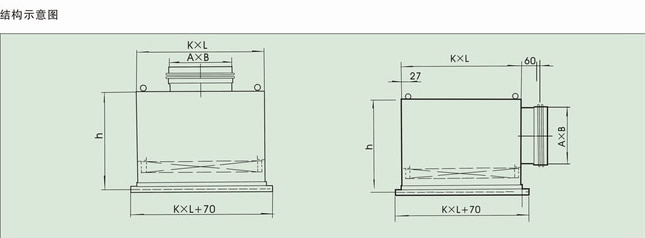

2.高效送風口可作為(wei) 終端高效過濾裝置直接安裝在潔淨室頂棚處 ，結構緊湊，密封性能可靠，進風方式有側(ce) 進風和頂進風，法蘭(lan) 口有方形和圓形兩(liang) 種結構。
3.有時潔淨室由於(yu) 受到土建高度限製或必須采用緊湊型設計時，可選用一體(ti) 化高效過濾器送風口。
4.重量輕、安裝更方便，尤其適合安裝於(yu) 彩鋼板結構及鋁合金龍骨的潔淨室中。
5.可根據用戶要求加裝調節閥和保溫層。

高效送風口型號及技術參數：



型 號 頂端風(側(ce) 送風)	額定風量 (m3/h)	高效過濾尺寸mm (寬×高×深)	外形尺寸mm (寬×高×深)	吊頂開口尺寸mm	進風管尺寸mm
GKF-5IA(5IIA)	500	320×320×220	370×370×500	380×380	200×200
GKF-7IA(7IIA)	700	484×484×150	534×534×500	545×545	320×200
GKF-10IA(10IIA)	1000	484×484×220	534×534×500	545×545	320×200
GKF-10IB(10IIB)	1000	610×610×150	660×660×500	670×670	320250
GKF-12IA(12IIA)	1200	820×600×150	870×650×500	880×660	320×250
GKF-15IA(15IIA)	1500	726×484×220	776×534×500	786×545	400×200
GKF-15IB(15IIB)	1500	630×630×220	680×680×500	690×690	320×250
GKF-15IC(15IIC)	1500	915×610×150	965×660×500	975×670	500×250
GKF-20IA(20IIA)	2000	968×484×220	1080×534×500	1030×545	500×200
GKF-20IB(20IIB)	2000	1220×610×150	1270×660×500	1280×670	630×250
GKF-22IA(22IIA)	2200	945×630×220	995×680×500	1005×690	500×250
GKF-30IA(30IIA)	3000	1260×630×220	1310×680×500	1320×690	630×250

一體(ti) 化高效送風口特點：
1.廣泛使用於(yu) 10萬(wan) 級到10級的潔淨室內(nei) ，應用於(yu) 藥廠、生物技術、食品飲料廠、微電子行業(ye) 、半導體(ti) 行業(ye) 、光學實驗室。
2.HEPA BOX係列很方便地安裝在T形龍骨中（不需要額外的壓緊裝置），並可方便的與(yu) 風管（直徑10"或者12"）相連接。
3.HEPA BOX係列由專(zhuan) 用擠鋁型材邊框以及接口一次成型的鋁板製作而成，進風口內(nei) 側(ce) 安裝散流板，並在過濾器出風麵裝有過濾器保護網。強度好、高度低、重量輕，方便搬運和安裝。

一體(ti) 化高效送風口型號及參數：

風量m3/h	初阻力和過濾效率		配套過濾器尺寸（mm）			箱體(ti) 外形尺寸（mm）
	HEPA	ULPA	Ⅰ型	Ⅱ型	Ⅲ型
1000	220Pa99.99%@0.3μm	250Pa99.9995%@0.12μm	600×600×150	565×565×91（液槽）	530×530×80	600×600
1500			915×600×150	880×565×91（液槽）	845×530×80	915×600
2000			1210×600×150	1175×565×91（液槽）	1140×530×80	1210×600
