潔淨室組裝及接線方法風淋室

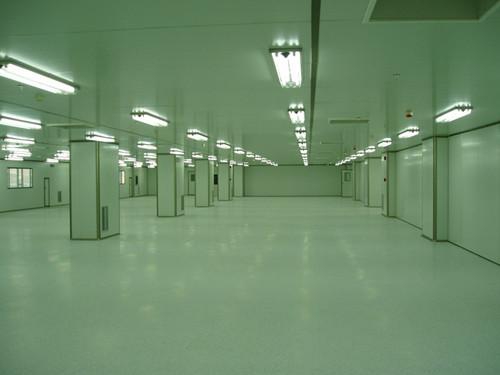

今天，我想和大家分享空氣淋浴器的組裝和布線方法。淨化車間地麵可采用環氧自流坪地坪或高級耐磨塑料地板，有防靜電要求的，可選用防靜電型。送回風管道用熱渡鋅板製成，貼淨化保溫效果好的阻燃型PF發泡塑膠板高效送風口用不鏽鋼框架，美觀清潔，衝(chong) 孔網板用烤漆鋁板。淨化車間淨化廠房牆、頂板材一般多采用50mm厚的夾芯彩鋼板製造，其特點為(wei) 美觀、剛性強、保溫性能好、易施工。圓弧牆角、門、窗框等一般采用專(zhuan) 用氧化鋁型材製造地麵可采用環氧自流坪地坪或高級耐磨塑料地板，有防靜電要求的，可選用防靜電型。風淋室是無塵車間進出潔淨風淋室的第一道大門。風淋室送至安裝現場後，一般為(wei) 散件形式因此，有必要對空氣淋浴房進行組裝和布線經正確調試，風淋室可正常使用不同廠家生產(chan) 的空氣淋浴房可能設計不同，但其基本原理和方法相同，略有不同。淨化設備小，今天共用的空氣淋浴房的組裝方法可供參考。希望對您有所幫助：點擊屏幕上的按鈕，背景燈亮，更改設置，點擊下箭頭按鈕，係統進入設置界麵，對應1外門、2內(nei) 門、3風扇的時間設置，按數字1進入外門設置，點擊按鈕設置，數字閃爍，單擊左箭頭按鈕，頭或右箭頭更改數十或數百位數字。更改後，單擊ent保存設置，ESC返回上一個(ge) 設置，ALM是緊急按鈕如何連接空氣淋浴房

1.電源：支持24V電流電源或24V交流電源，其接線方法參照空氣淋浴房控製接線圖。

2.類型：X是終端段

X1:外門點動開關(guan)

X2:內(nei) 門電動開關(guan)

X3:外門門磁

X4：內(nei) 門門磁

X5：空氣淋浴室內(nei) 紅外探頭

X6：空

X7:外門放夾

X8:內(nei) 門放夾

3.顯示：9針串端口線連接液晶文字屏，直流24V電源輸出端子在文本屏幕上。

4.輸出：中繼板連接器針轂

對於(yu) R1-R8終端，R1-R2共享COM1-2、R3-R4共享COM3-4、R5-R6共享COM5-6、R7-R8共享COM7-8。

R1連接外部門關(guan) 閉SL端，Com1-2門關(guan) 閉GND，R2連接內(nei) 門關(guan) 閉SL端，Com1-2連接GND終端。

R3 / R4連接到風扇繼電器，COM3-4 AC 220V大號端，R5 / R6連接COM5-6 AC 220V燈端子L，R7連接緊急開關(guan) ，R8光接觸狀態，COM7-8到GND端子。

風淋室工作流程

點擊風淋室外的開門開關(guan) ，風淋室外的門立即打開。當最後一個(ge) 人進入房間時，門會(hui) 定時關(guan) 閉。關(guan) 門後，紅外探頭會(hui) 檢測到，風機開始吹風。最後一個(ge) 人會(hui) 出來開始計時。當門被打開並被內(nei) 部點擊觸發後，內(nei) 部門將被打開。進入房間時，內(nei) 門關(guan) 閉，前門立即打開。風淋室無塵車間常見問題及處理方法：

當風淋室係統出現故障或不工作時,首先查看文字顯示提示,外門關(guan) 閉外門指示點應為(wei) 白色,內(nei) 門關(guan) 閉內(nei) 門指示點應為(wei) 白色,當風機工作時,風扇指示點應為(wei) 白色,外門防夾觸發點應為(wei) 白色,內(nei) 門防夾觸發點應為(wei) 白色,如果上述對應點沒有動作來跟蹤相關(guan) 線路。當門關(guan) 閉時，門的磁場關(guan) 閉，當物體(ti) 被阻擋時，紅外探測器關(guan) 閉，當存在人時，紅外探測器關(guan) 閉。強度強，專(zhuan) 注於(yu) 清潔、節能、智能淨化工程建築。
